槽式桥架有哪些安装方式

扬中市长海电器设备有限公司（www.zjchdq.com）绝对全国知名企业，技术实力过硬，生产经验丰富，不但有不锈钢桥架，所有的桥架类型（梯级式桥架，槽式桥架，防火桥架，抗腐蚀铝合金桥架，阻燃玻璃钢桥架等）都可以生产，可以登录官网也可以电话联系。具体的安装方式技术资讯也可以共同探讨进步。

桥架是随着现代化电力工业不断发展而孕育而生的产业，主要用于电缆线的敷设，目前桥架广泛应用于电力、化工、光伏、药厂、食品厂、现代智能建筑等等。而槽式桥架因其特性，全封闭防尘防干扰的特性，广泛应用于计算机电缆、通信电缆、高灵敏度系统控制电缆等。那么槽式桥架安装方式有哪些呢？

槽式桥架四大安装方式：

一、靠墙安装

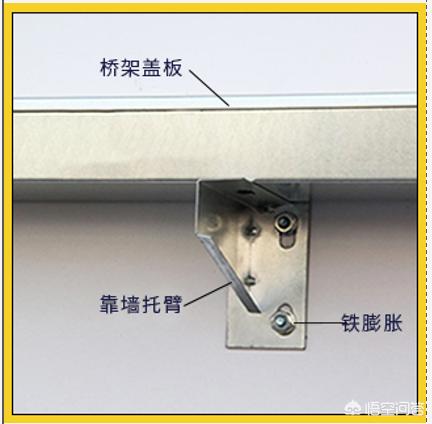

靠墙安装顾名思义就是将槽式桥架贴着墙面安装，安装材料除了槽式桥架本身外，所需配件还有靠墙托臂和铁膨胀螺丝，如下图所示：

二、水平吊装1

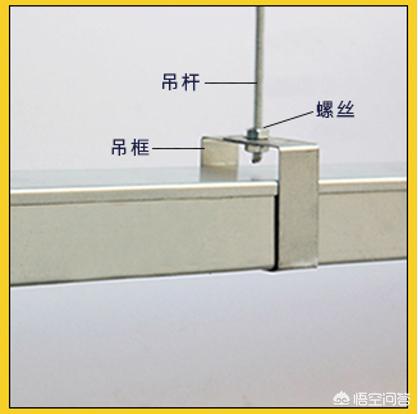

水平吊装是目前桥架比较主流的方式，水平吊装根据电缆线的量主要有两种，一种是单吊杆形式，所需配件吊杆、吊框、膨胀螺丝，如下图：

三、水平吊装2

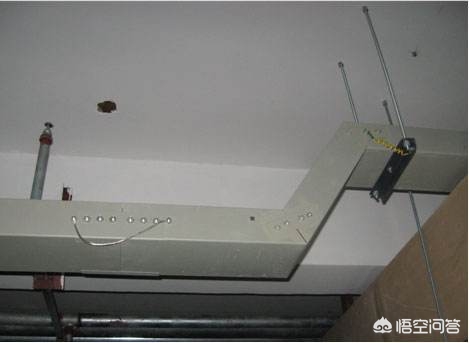

水平吊装除了单吊杆形式，为应对布线量更多的情形，可以增加横担和吊杆。所需配件：吊杆、横担、螺帽，安装方式如下图：

一般有以下常见方式：

适用墙体坚硬，桥架上电缆线缆较小，较轻的情况下。这里还有两种情况，一种是单边桥挂，顺一边墙体走线走管。另一种是双边起托梁进行悬空挂。

适合于无墙体可挂，或者过街过路等特殊地点，或者桥架上铠装电缆、管路等较重的情况下。

悬挂于顶面的下方。

以上几种方法的结合。

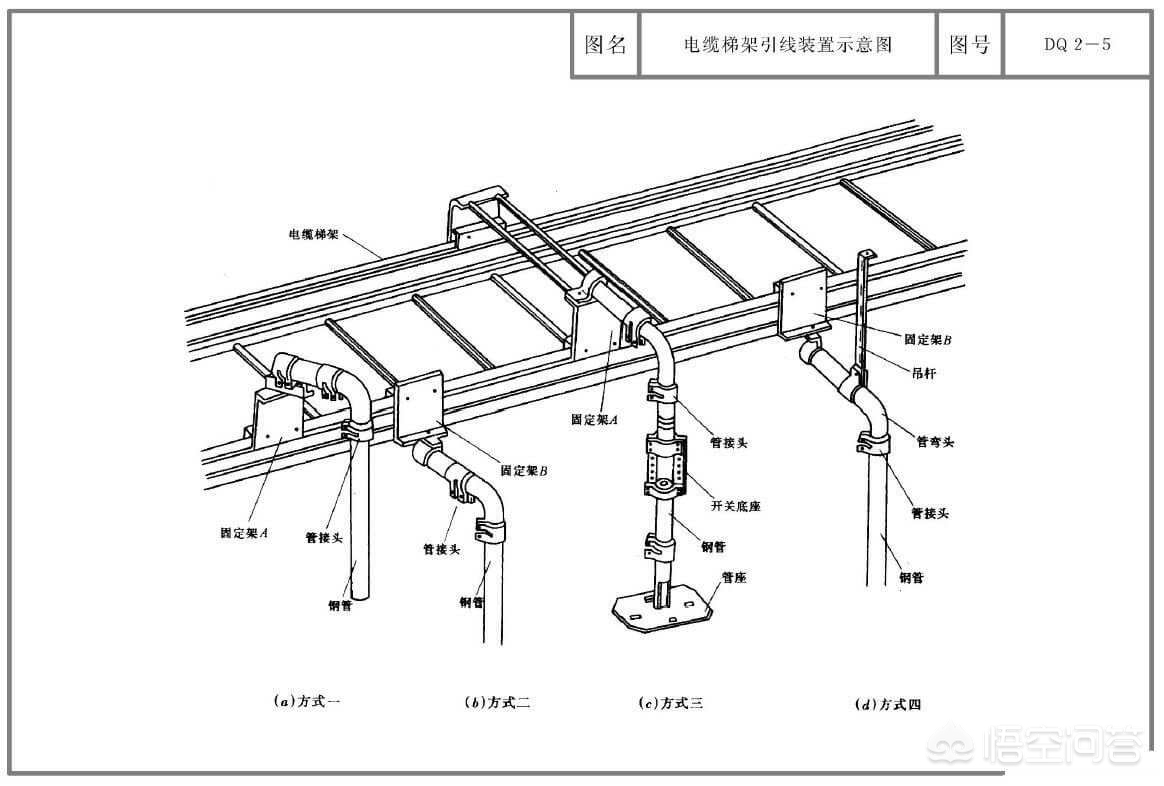

槽式桥架下引做法

答：槽式桥架下引做法如下：

1、槽式大跨距电缆鉴道桥架由室外进入建筑物内时，鉴道桥架向外的坡度不得小于1/100。

2、电缆鉴道桥架与用电设备交越时，其间的净距不小于0.5mm。

3、两组电缆鉴道桥架在同一高度平行敷设时，其间净距不小于0.6m。

4、在平行图上绘出鉴道桥架的路由，要注明鉴道桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制鉴道桥架敷设轴测图，则对材料统计将更精确。

为什么槽式桥架为封闭式结构

槽式桥架为封闭式结构主要是为了保护内部的电缆和线路免受外部环境的影响。封闭式结构可以防止灰尘、水汽、化学物质等外部因素对电缆的侵蚀和损坏，从而延长了电缆的使用寿命，并保证了系统的安全稳定运行。

此外，封闭式结构还可以有效防止火灾等意外情况对电缆的影响，提高了桥架系统的可靠性和安全性。因此，槽式桥架选择封闭式结构有利于保护和维护内部电缆线路的完整性和稳定性。

槽式桥架各规格重量是多少

下面是个别槽式桥架常用规格重量的参考：

规格300*150；长度2米；槽身11.375kg；槽盖：7.76kg

规格400*200；长度2米；槽身14.98kg；槽盖：7.76kg

规格500*100；长度2米；槽身16.5kg；槽盖：12kg

槽式桥架和托盘式桥架有什么区别

1 槽式桥架和托盘式桥架有区别。

2 槽式桥架是由金属制成的桥架，有多个连续的槽，可安装水平布线；托盘式桥架是由钢板制成的桥架，有多个相邻钢托盘，可安装竖直和水平布线。

两者最大的区别在于安装方式和用途。

3 槽式桥架主要适用于电缆布线，用于安装在地下、地面和天花板等位置；托盘式桥架适用于开放型布线，用于安装在工业生产线、沿墙或顶棚等位置，还可用于维修和更换电缆。
